早速ELS-03Xパーツ交換に出動！

とある音楽教室に設置してあるヤマハの最新エレクトーンELS-03X！

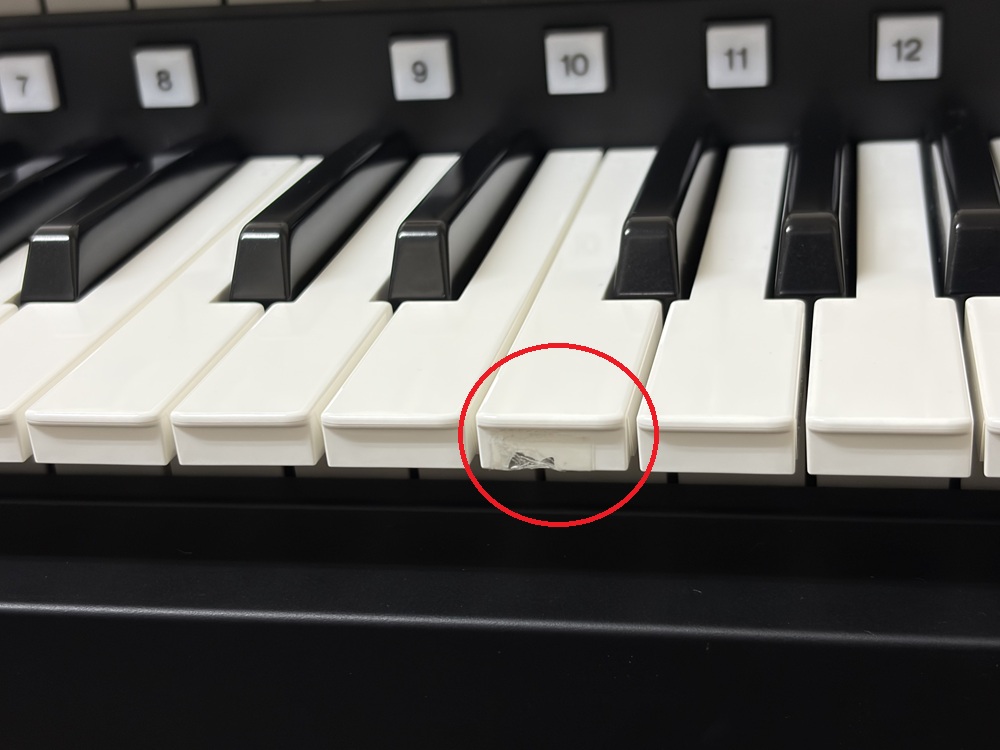

早速誰かが下鍵盤の白鍵1カ所欠けさせていました(;´･ω･)

新機種だからといってはしゃいだらいけませんぜ(｀・ω・´)

何しろ初めてのメンテナンスなのでまず操作パネルのカバー開けるにはどこのネジ外すのか？、さらに鍵盤ユニットどうすれば外れるのか？大いに悩みながらの作業となりました(-_-;)

中を覗くと各基板は前モデルのELS-02シリーズと比べてコンパクトかつシンプルになってる印象です。ELS-01シリーズの基板の多さと比べてしまうと隔世の感ありますネ。

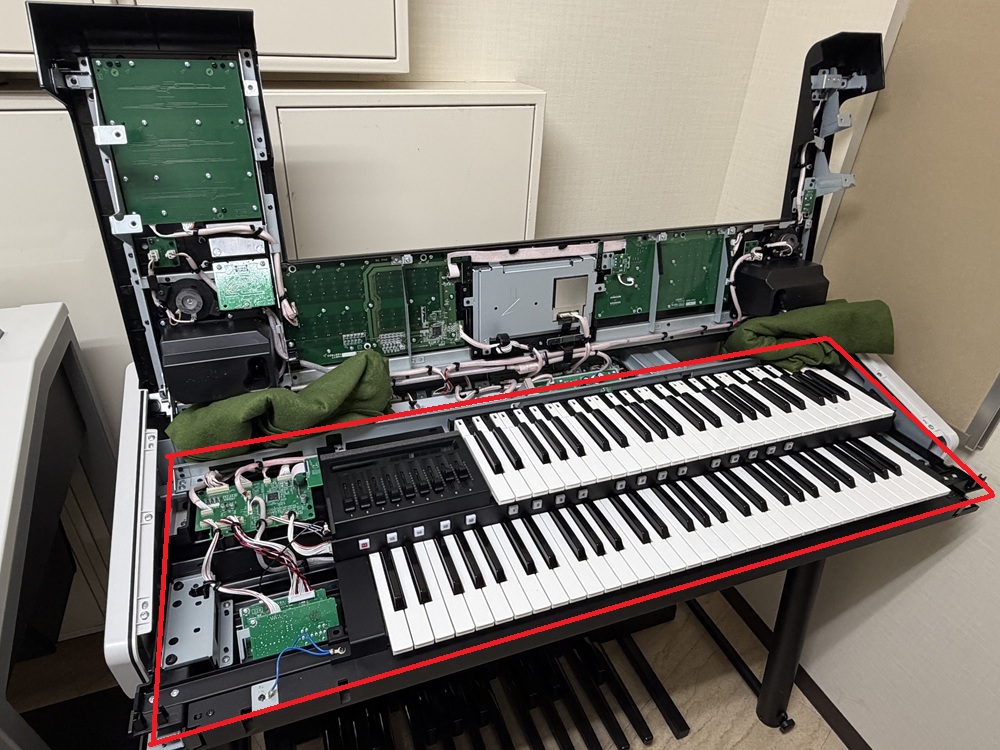

さて、上鍵盤単体なら以下の画像のようにパネル開けた状態で交換出来そうですが、下鍵盤は赤枠で囲ったところをごっそり外さないといけません。

上記画像の赤枠部分を外したら今度は上鍵盤ユニットを分離してようやく下鍵盤単体の交換が可能になります。

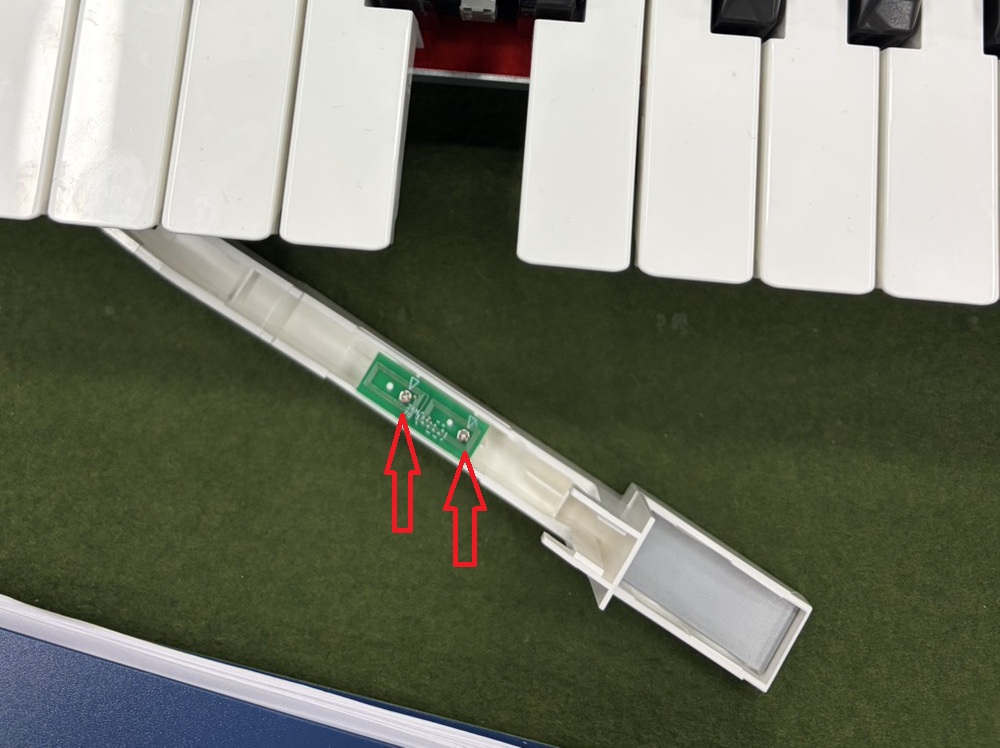

いざ鍵盤交換だとなると今度は鍵盤下に付いてるパッシブ基板を移植してあげないといけません。

ただこの時、この小さい２つのネジ外せるドライバー持ってなかったんです…不覚でした(￣▽￣;)

ま、近くにダイソーがあったので工具ゲット出来て事なきを得ましたがネ。

鍵盤交換を終えた後、最後は鍵盤キャリブレーションを実施してミッション完了となりました。

初っ端の最新機種のメンテナンスが音楽教室の備品だったことはある意味ラッキーだったかもしれません。

良い勉強になりました( ｰ`дｰ´)ｷﾘｯ
